Endüstriyel Havalandırma Fanları • Aksiyal & Radyal Çözümler
ALFAN marka endüstriyel havalandırma sistemlerimiz; kümeslerden büyükbaş ahırlara, seralardan fabrikalara kadar tüm kapalı alanlarda yüksek hava debisi, sessiz çalışma ve uzun ömürlü kullanım sunar. 560–1270 mm aksiyal fanlar, radyal fanlar, baca, çatı, döner ve sera fanlarıyla uçtan uca havalandırma çözümleri.
Endüstriyel Ölçekte Güvenilir Havalandırma
ALFAN endüstriyel havalandırma fanları; kümes hayvancılığı, büyükbaş işletmeleri, mantar tesisleri, seralar, fabrikalar, atölyeler ve silo havalandırma sistemlerinde yıllardır güvenle kullanılan, yüksek performanslı aksiyal ve radyal fan çözümleridir.
Geniş Ürün Gamı
560 (22"), 660 (26"), 760 (30") ve 1270 (50") tip aksiyal fanlar; radyal fanlar, baca, çatı, döner ve sera fanları ile her çap ve kapasite ihtiyacına uygun geniş ürün yelpazesi.
Üç Farklı Kanat Seçeneği
Özel kavise sahip alüminyum, galvanizli çelik ve paslanmaz çelik kanatlar sayesinde yüksek verim, düşük enerji tüketimi ve uzun ömürlü kullanım.
Sessiz ve Verimli Çalışma
Motor-kayış-kasnak sistemi, alüminyum döküm kasnak ve özel tasarım rulmanlar ile sessiz çalışma, düşük titreşim ve uzun servis ömrü.
Hızlı Bakım, Kolay Temizlik
Panjur setlerinin kolayca sökülüp takılabilmesi sayesinde fan içi temizlik ve bakım işlemleri kısa sürede tamamlanır.
Kullanım Alanları
Tüm fan ailelerimiz; hava kalitesinin, sıcaklığın ve nemin kritik olduğu zorlu endüstriyel ve tarımsal ortamlarda kullanılmak üzere tasarlanmıştır.

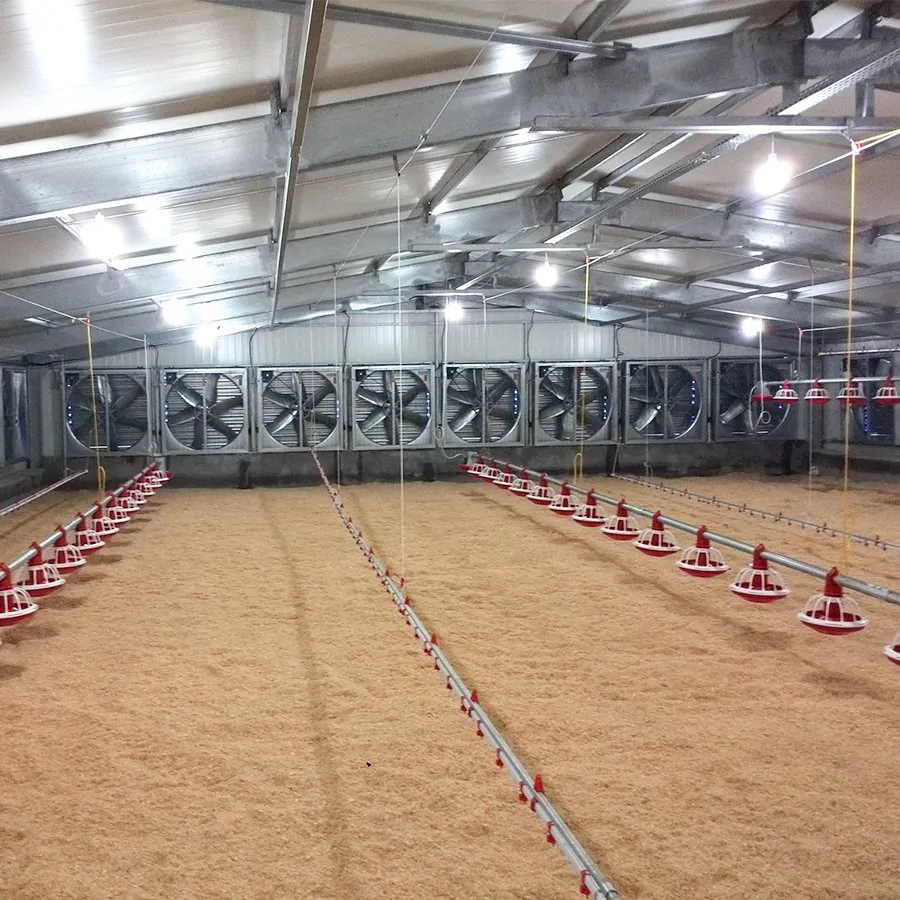

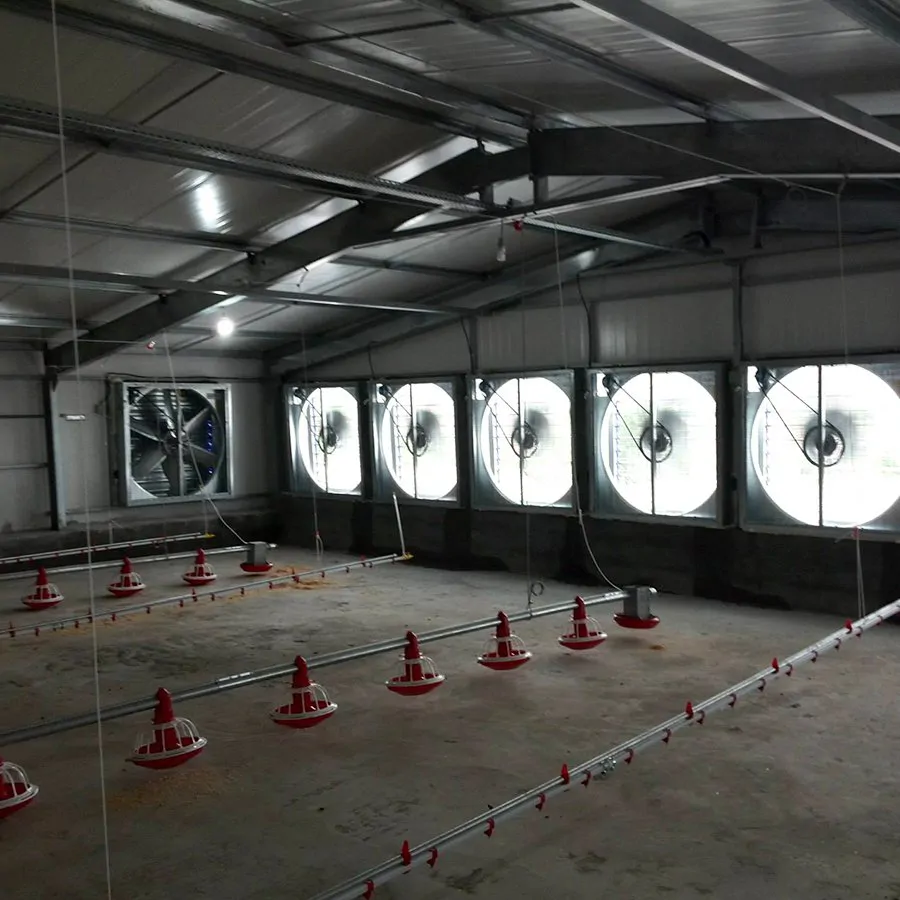

Kümes Hayvancılığı
Broiler, yumurtacı ve hindi kümeslerinde havalandırma ve soğutma; amonyak, nem ve ısı yükünün kontrol edilmesi, hayvan sağlığının korunması.
Büyükbaş Ahırları
Sığır ahırlarında hava sirkülasyonu, yaz aylarında serinletme ve kötü kokuların tahliyesi için yüksek debili fan çözümleri.
Seralar ve Mantar Tesisleri
Sera içi hava sirkülasyonu, mantar üretim tesislerinde CO₂ kontrolü ve nem dengesinin sağlanması.
Fabrikalar & Silo Sistemleri
Gaz, duman, toz ve kötü kokuların tahliyesi; silo içi havalandırma kanalları, tünel havalandırma ve baca çözümleri ile entegre kullanım.
Aksiyal Fan Aileleri
1270, 760, 660 ve 560 tip aksiyal fanlarımız; farklı kasa tipleri, panjur çözümleri ve kanat malzemeleri ile her proje için ideal kombinasyonu sunar.
1270 (50") Aksiyal Fanlar

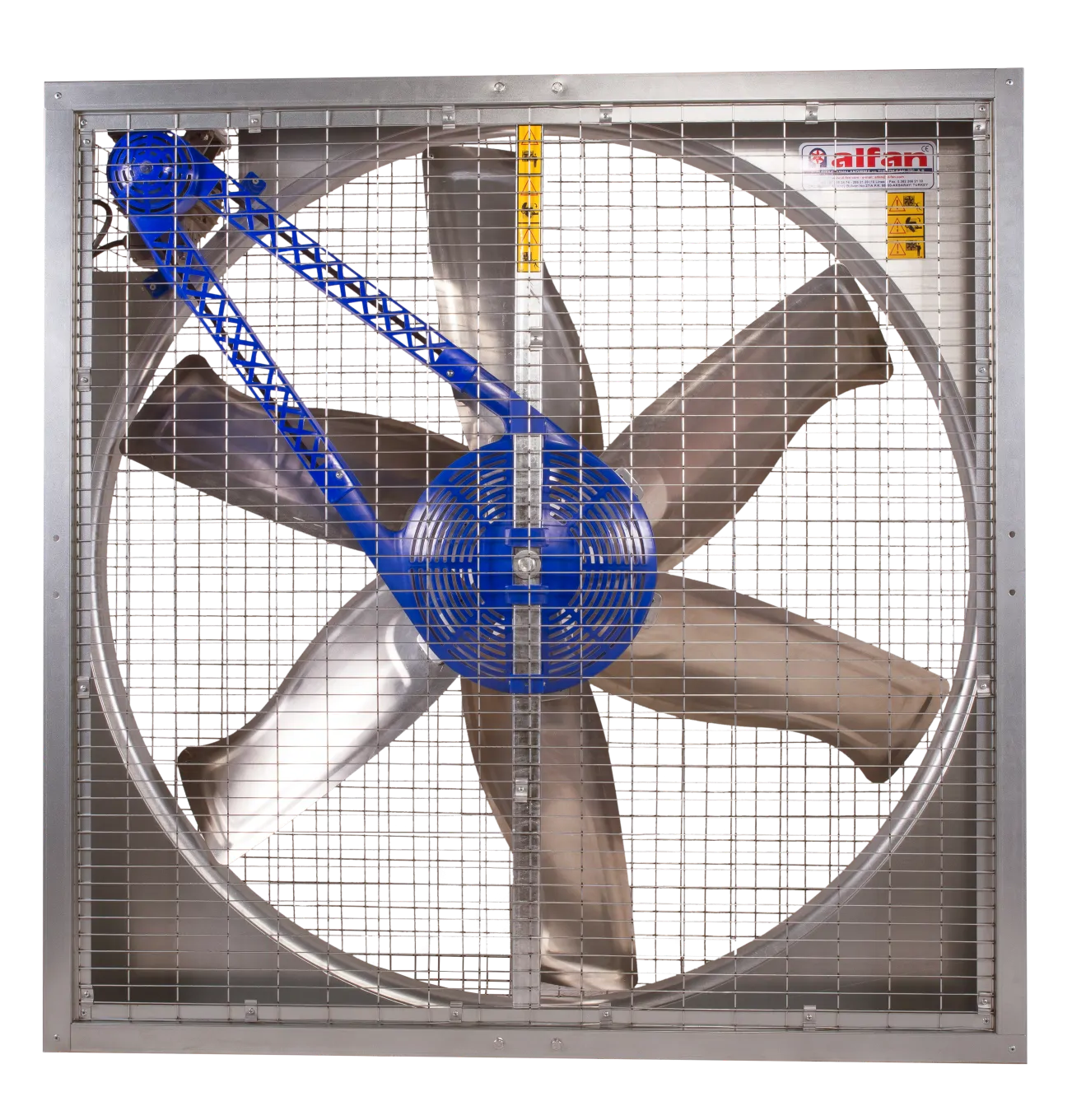

Ardışık telli, ters davlumbazlı, panjurlu ızgaralı ve dar kasa seçenekleri ile büyük hacimli kümes ve ahırların ana havalandırma yükünü taşır.

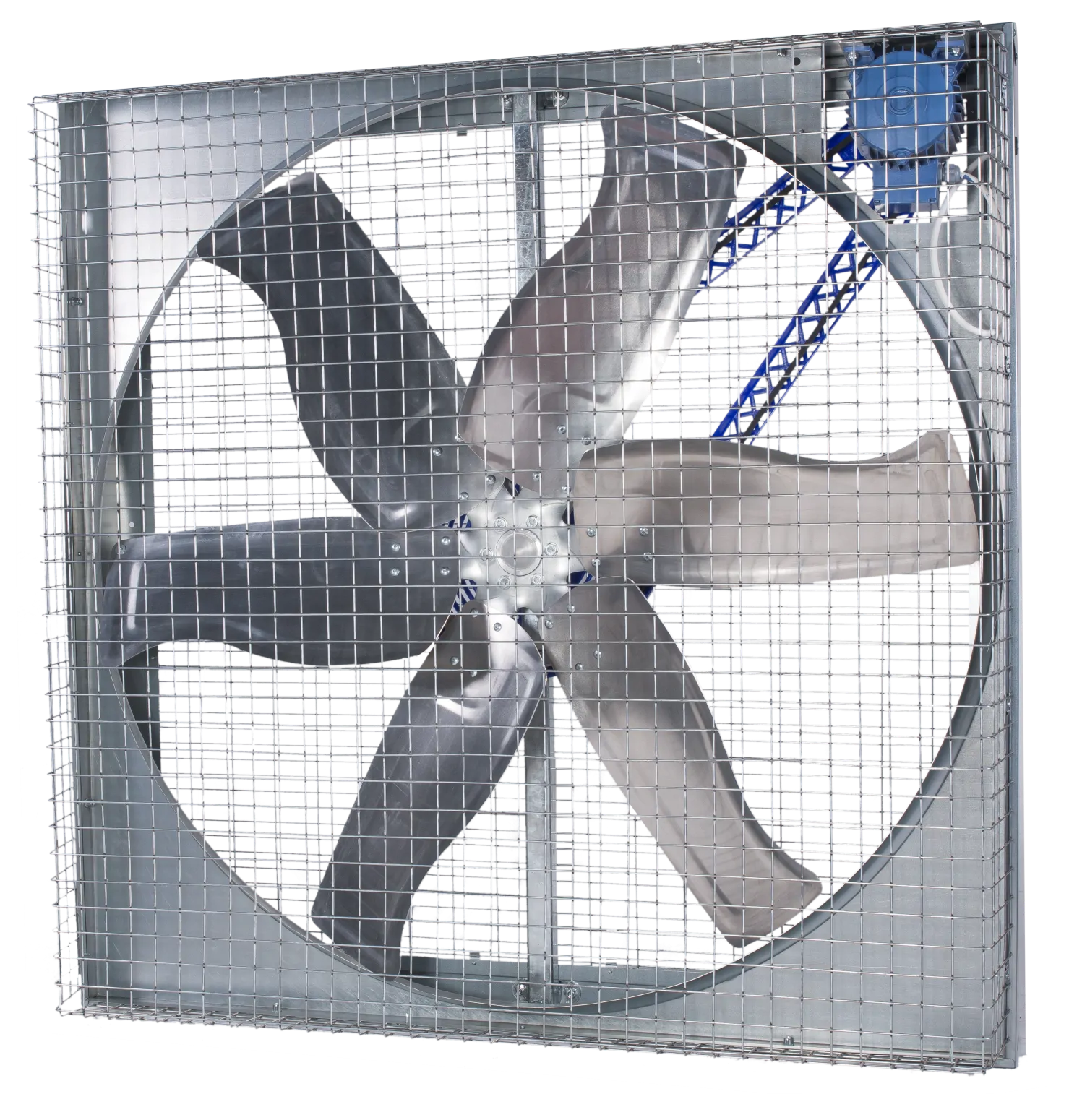

- 1270 Ardışık Telli Fanlar (Alüminyum / Paslanmaz / Galvaniz)

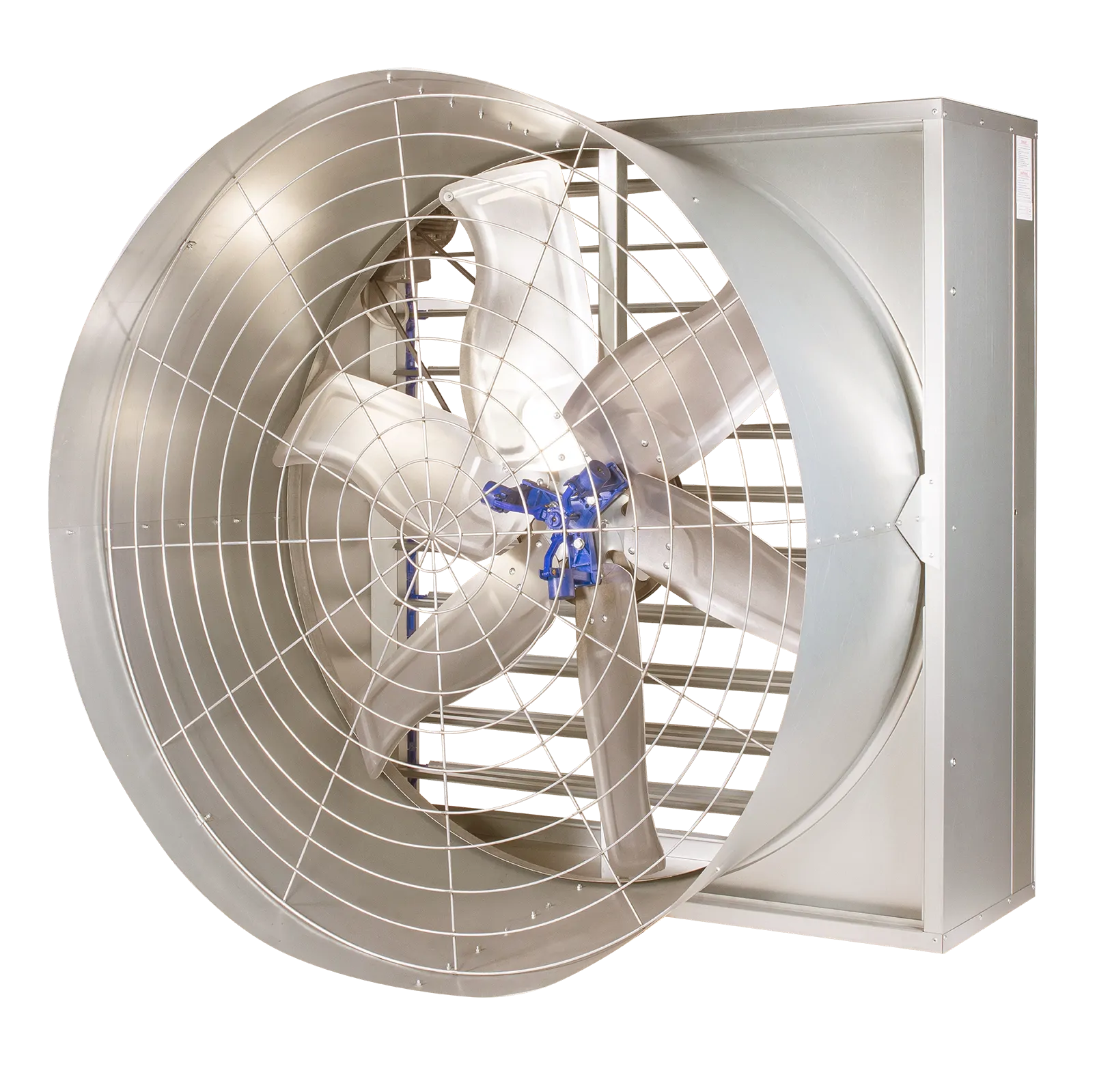

- 1270 Ters Davlumbaz Fanlar
- 1270 Panjurlu Izgara Fanlar
- 1270 Dar Kasa Ardışık Telli Fanlar
760 (30") Aksiyal Fanlar
Orta kapasiteli uygulamalar için panjurlu, ardışık telli, ters davlumbazlı ve dar kasa kasa tipleri ile esnek çözümler.

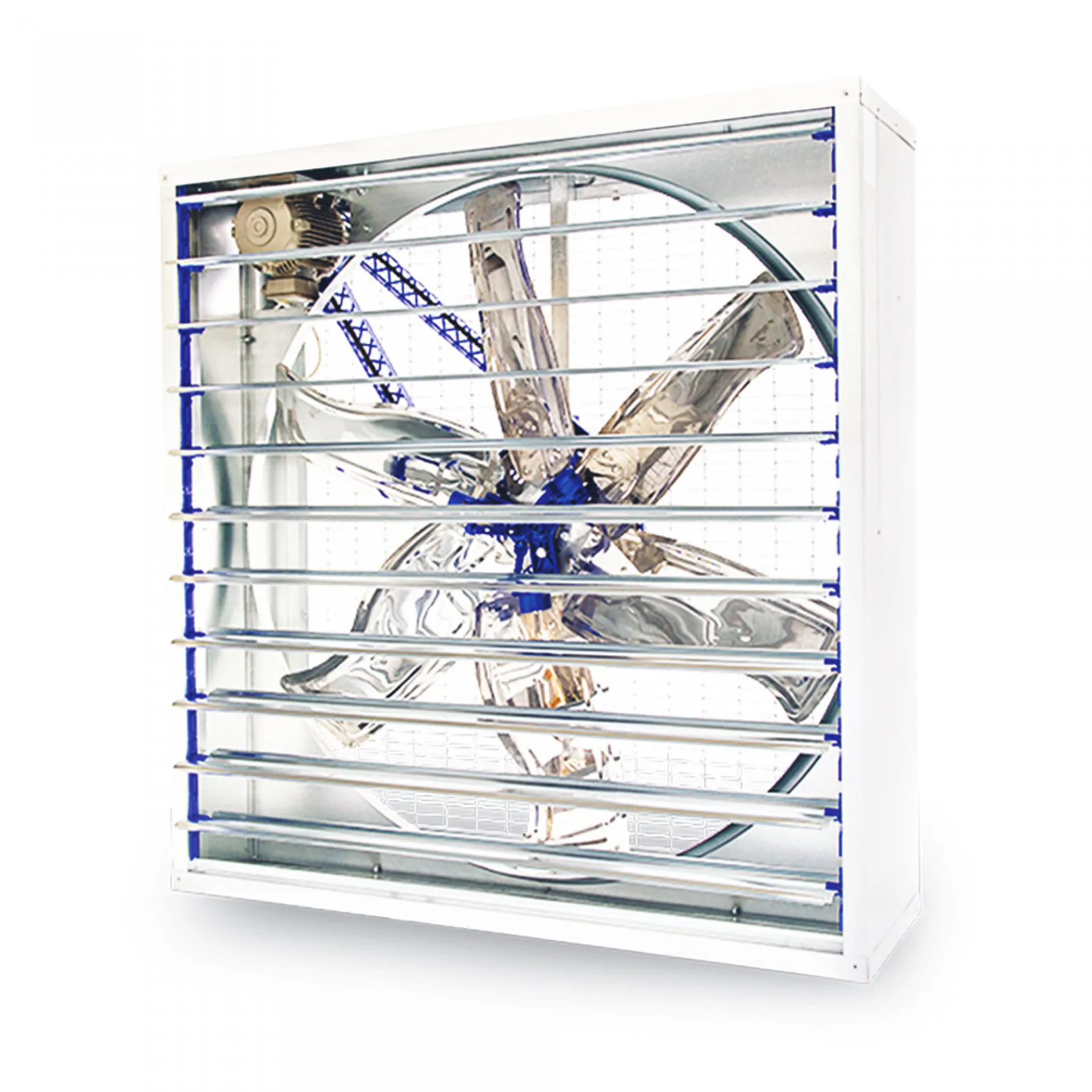

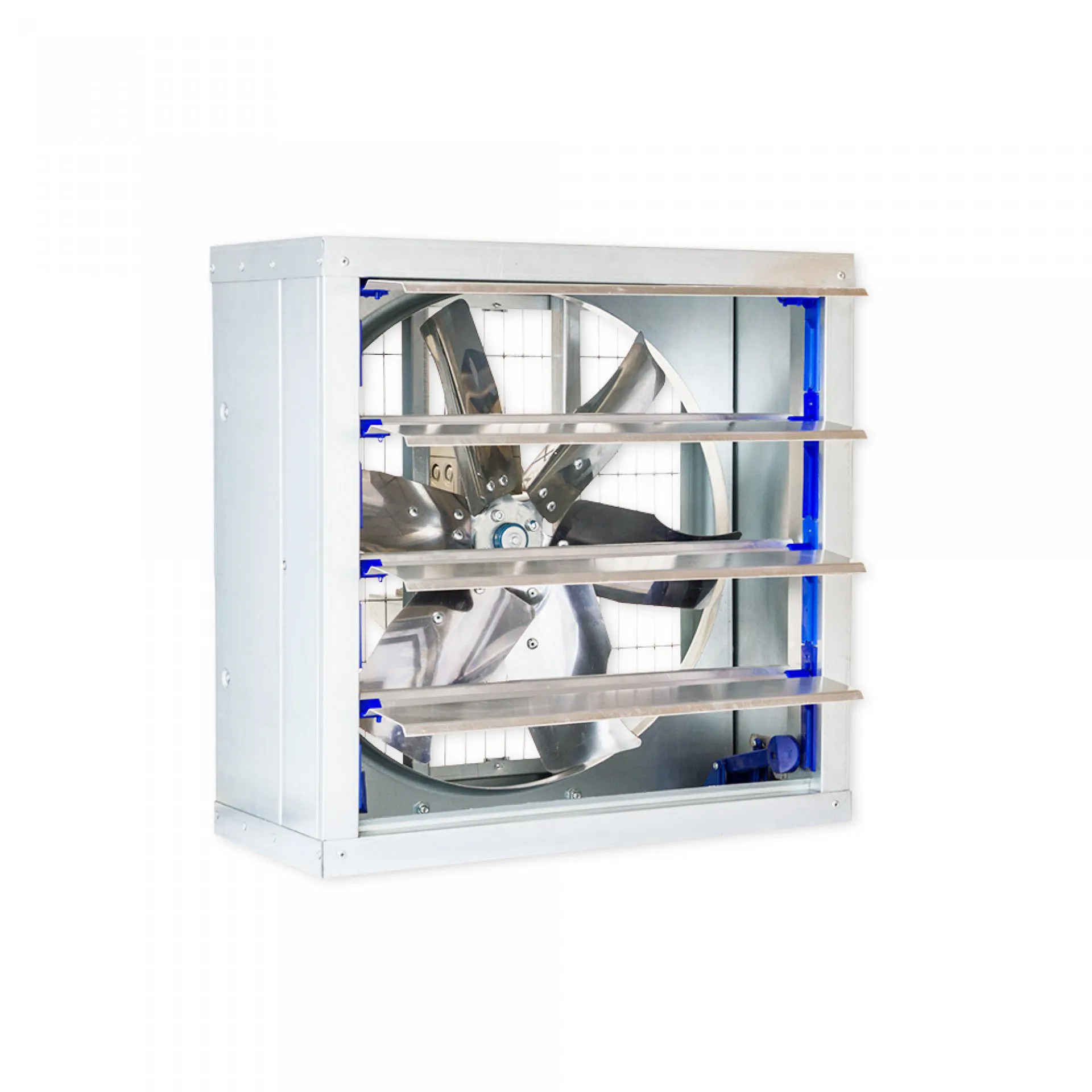

- 760 Panjurlu Havalandırma Fanı
- 760 Ardışık Telli Fan
- 760 Ters Davlumbaz Fan
- 760 Dar Kasa Ardışık Telli Fan
660 (26") & 560 (22") Aksiyal Fanlar
Daha küçük hacimli alanlar, tünel çözümleri ve yardımcı havalandırma noktalarında panjurlu ve ardışık telli seçeneklerle kullanılır.
- 660 Panjurlu Izgara Fan & Ardışık Telli Fan
- 560 Panjurlu Izgara Fan & Ardışık Telli Fan

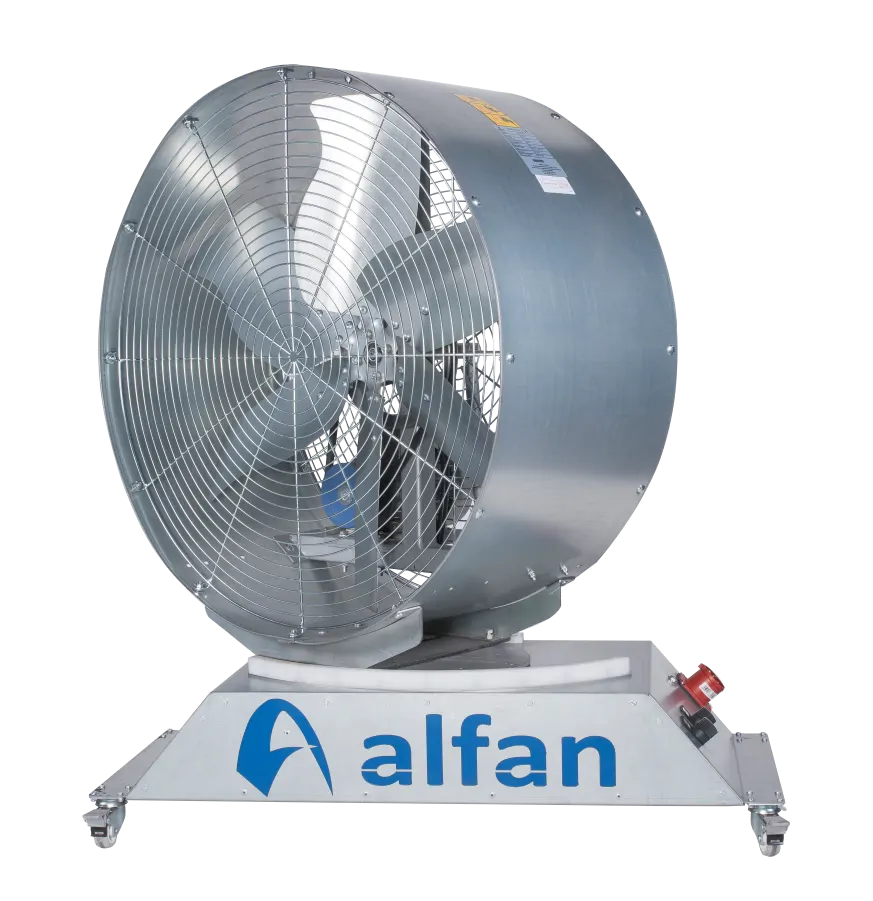

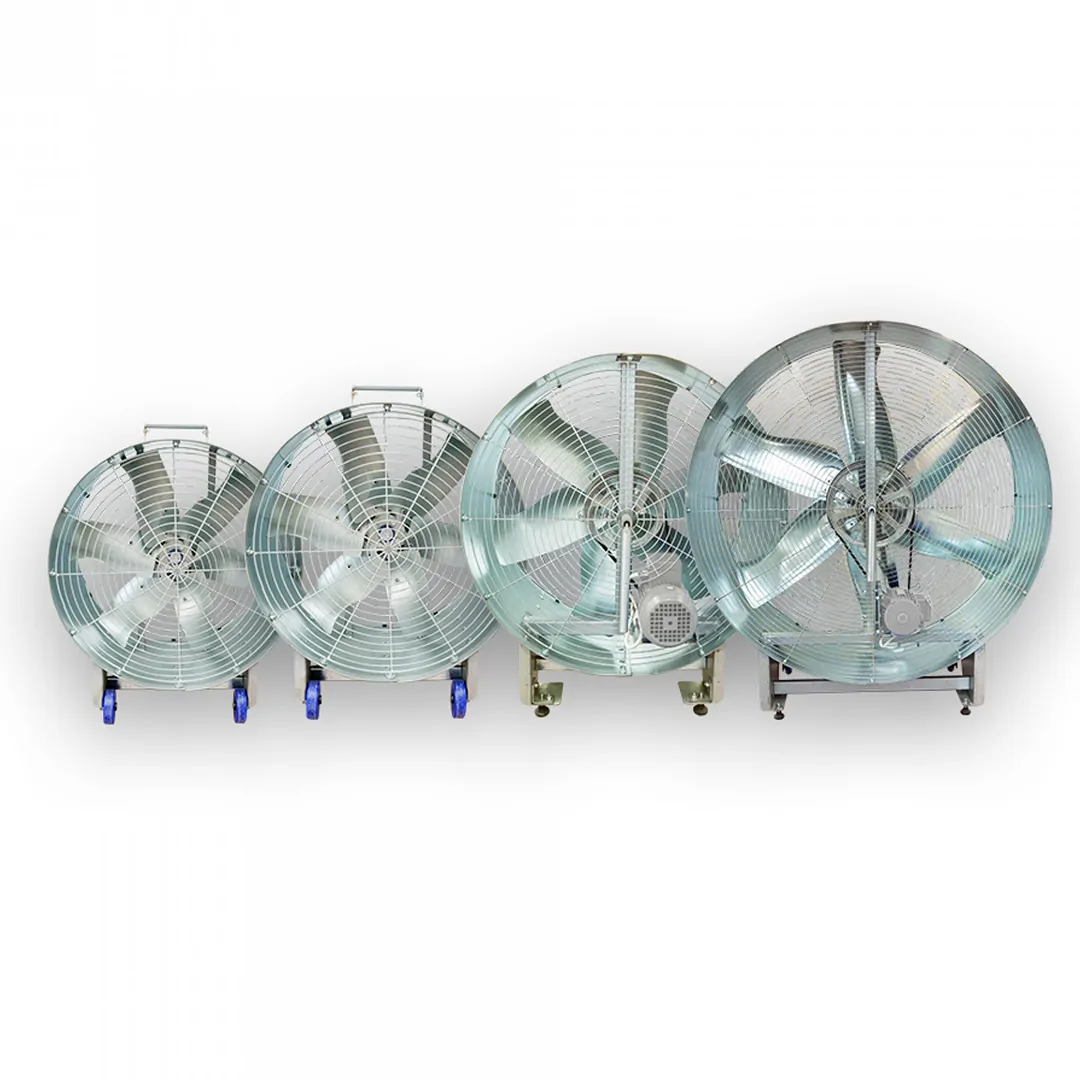

Portatif & Yardımcı Fanlar
1270, 760, 660, 560 portatif fanlar; gerektiğinde farklı alanlara taşınabilen, lokal soğutma ve havalandırma sağlayan esnek çözümlerdir.
Radyal Fanlar
Yüksek basınç ve uzun hatlarda hava taşıma ihtiyacı için tasarlanan radyal fanlarımız; silo havalandırma kanalları, tünel havalandırma ve zorlu endüstriyel ortamlarda kullanılır.
Kullanım Senaryoları
- Silo havalandırma kanalları ve tünel sistemleri
- Yatay hububat depolarında seyyar tünel havalandırma
- Gaz, duman, toz ve zararlı partiküllerin tahliyesi
Model Aralığı (Özet)
RF serisi radyal fanlar; 4 kW’tan 30 kW’a kadar motor gücü, yaklaşık 7.000 – 21.000 m³/h kapasite ve 152–406 mm.ss basınç aralığında farklı modeller sunar.
- RF040 – RF055 – RF075
- RF110 – RF150 – RF185
- RF220 – RF300
Silo Entegrasyonu
Betonarme silo temeline gömülü havalandırma kanalları, üzerindeki delikli galvaniz sac kaplama ve radyal fan kombinasyonuyla; ürün içindeki nem, gaz ve ısı yükü kontrollü şekilde dışarı atılır.
Baca, Çatı, Döner ve Sera Fanları
Özel fan ailelerimiz; farklı montaj pozisyonları ve çalışma koşulları için optimize edilmiş, verimli ve sessiz çözümler sunar.
Baca Fanı
Yuvarlak gövde yapısı ve 61,5 cm iç çapa sahip baca fanı; ani ısı değişimlerinde kanat sağlığını koruyan, polietilen gövde ve paslanmaz/galvaniz metal bileşenlerle korozyona dayanıklı bir çözümdür.
Yaklaşık 11.720 m³/h hava debisi ile yüksek verimli baca havalandırması.
Çatı Fanı
560 ve 660 çatı fan tipleri; çatıya monte edilerek iç mekândaki sıcak ve kirli havanın doğal yükselme eğilimini kullanır, düşük güç ile yüksek hava debisi sağlar.
Galvaniz veya alüminyum kanat seçenekleri, 22" ve 26" çap.
Döner Tip Fanlar
760 ve 1270 döner fan tipleri; yüksek hava debisi ve geniş alan havalandırması gereken uygulamalar için tasarlanmış, güçlü gövde ve kanat yapısına sahip çözümlerdir.
Yaklaşık 16.200 – 41.970 m³/h kapasite aralığında modeller.
Sera Fanları
560 ve 660 sera fan tipleri; sera içi hava sirkülasyonunu iyileştirerek sıcaklık ve nem homojenliğini artırır, bitki sağlığını destekler.
Galvaniz kanatlı, düşük güç tüketimli çözümler.
Tasarım, Malzeme ve Kayış Gerdirme Teknolojisi
Tüm fanlarımız; yüksek verim, sessiz çalışma ve uzun servis ömrü için mekanik tasarım ve malzeme seçimi açısından detaylı mühendislik süzgecinden geçirilmiştir.
- Alüminyum Kanatlar: Özel alüminyum alaşımdan, 2 mm kalınlıkta üretilir; hafiflik ve yüksek dayanımı birlikte sunar.
- Galvanizli Çelik Kanatlar: 1 mm kalınlığında galvaniz çelik sac; ekonomik ve dayanıklı bir çözümdür.
- Paslanmaz Çelik Kanatlar: Talebe göre 304 veya 430 kalite, 1 mm kalınlığında paslanmaz çelikten; agresif ortamlarda uzun ömür sağlar.
- Tüm kanat tipleri; hava debisini artıran ve enerji tüketimini azaltan özel kavise sahiptir.
- Merkezkaç kuvvetle açılan, ağırlıkla dengelenen panjurlar.
- Fan devreye girdiğinde hava basıncı ve emiş ile açılan, durduğunda kapanan panjur yapıları.
- Panjur setlerinin taşınabilir yapısı sayesinde fan içi temizlik kolayca yapılır.
ALFAN aksiyal fanlarında kullanılan motor-kayış-kasnak sistemi; sessiz ve verimli çalışma için optimize edilmiştir:
- Alüminyum döküm kasnaklar ve özel rulmanlar ile uzun ömürlü mekanik yapı.
- Fan durduğunda panjurların kapanmasını sağlayan çevre çerçeve tasarımı.
- Arka kısımda özel koruma teli; emniyetli kullanım ve iş güvenliği.
Zamanla esneyen kayışların gerginliğini ayarlamak, klasik sistemlerde ekstra zaman ve işçilik gerektirir. ALFAN kayış gerdirme sistemi ile bu işlem 10–15 saniyede tamamlanır:
- Fan arkasındaki somun, gerdirme aleti ile aksiyal yönde hareket ettirilir.
- Kayış gerekli gerginliğe ulaştığında kelebek somun ve cıvata ile sabitlenir.
- Bu sayede kayışın yerinden çıkması engellenir, fan kapasite kaybı önlenir.
Galeri
Her ürün ailesi için hem ürün detay fotoğrafları hem de sahadaki kullanım alanlarını gösteren görsellerle çözümleri yakından inceleyin.
Sık Sorulan Sorular
Genel hacim havalandırması ve tünel havalandırma için 1270, 760, 660, 560 aksiyal fanlar; yüksek basınçlı ve kanal içi hava taşıma ihtiyaçları için radyal fanlar; baca ve çatıdan hava tahliyesi için baca/çatı fanları; sera içi sirkülasyon için ise sera fanları önerilmektedir. Projenize özel fan seçimi için teknik ekibimizle birlikte kapasite hesabı yapılır.
Standart ve ekonomik çözümler için galvaniz çelik; yüksek korozyon direnci ve agresif ortamlar için paslanmaz çelik; hafiflik ve yüksek verimlilik istenen uygulamalarda ise alüminyum kanatlar tercih edilir. İşletme koşulları analiz edilerek en uygun kanat malzemesi belirlenir.
Panjur setlerinin kolay sökülüp takılabilir olması fan içi temizliği hızlandırır. Kayış gerdirme sistemi sayesinde kayış bakımı 10–15 saniyede tamamlanabilir. Periyodik bakım planı ile rulman kontrolleri, kayış kontrolü ve kanat temizliği güvenli şekilde yapılır.
Tüm modeller için detaylı hava debisi (m³/h), basınç (Pa) ve güç (kW) tabloları ürün kataloglarımızda yer almaktadır. İhtiyacınıza uygun fan serisi seçildiğinde, ilgili teknik dokümanları PDF formatında sizinle paylaşıyoruz.
